2016.03.11【Vol.1327】

NICCA 33 編(分解要領)

NICCA 33 編(分解要領)

3本の剣先ネジを緩め枚数計盤&カバーを外します。
スプール軸を押さえてから固定ネジを外します。固定ネジの下には送り爪カムと枚数計送り爪があります。送り爪カムは偏心仕様になっており組み込み位置に注意します。

NICCA 33 編(分解要領)

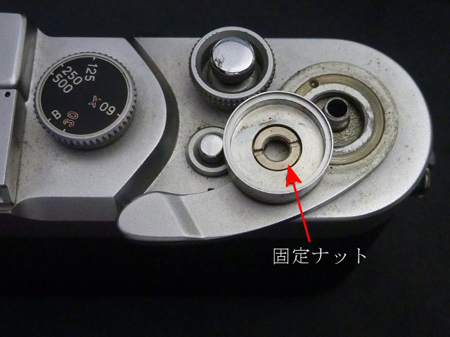

巻き上げレバー固定ナットを外し、巻き上げレバー共々外します。

NICCA 33 編(分解要領)

3本の剣先ネジを緩め、秒時ダイアルを外します。
4本のネジを外し、シューを分離します。シューの下には調整スペサーが入っている場合がありますから、組み込み忘れに注意します。

NICCA 33 編(分解要領)

接眼枠を外しますが、2枚の接眼レンズが外れることがありますのでテープを貼っておきます。
巻き戻しノブの貫通軸ネジを抜き、巻き戻しノブ及びフォークを分離します。

NICCA 33 編(分解要領)

レンジファインダーの2個の化粧環を外してから、対物レンズ・摺動レンズを外します。
対物レンズはねじ切り仕様。摺動レンズは滑空仕様になっています。

NICCA 33 編(分解要領)

レリ-ズ釦環を外します。赤丸①と②のネジを外します。
シンクロターミナルを外すには、赤丸部の剣先ネジを緩めてからゴム板を利用して外します。

NICCA 33 編(分解要領)

動作確認の為に巻き上げレバーを取り付けておきます。

NICCA 33 編(分解要領)

ファインダー掃除は棒プリズムを外しますと、接眼レンズの内側やビューファインダー対物レンズの内側の清掃が出来ます。

NICCA 33 編(分解要領)

4本のネジを外し、ボディーマウントを分離します。
ボディーマウントを外したら現れた①のネジと②&③の外装ネジを外します。

NICCA 33 編(分解要領)

本体とスカートを分離するには赤丸部の擬皮の一部を剥がさねばなりませんでした。

NICCA 33 編(分解要領)

白数字の①~⑤のネジを外します。
赤数字の⑥~⑨のネジは遮光枠を固定しています。止める時にバカネジになりやすいので注意します。

NICCA 33 編(分解要領)

シャター制御部が露出しましたので不具合に応じて原因を探ることが出来る状態になりました。

隠居人 田口由明
