CANON L1のファインダー清掃

レンジファインダーに汚れが生じると二重像合致が合わせづらい。
其の汚れ状態は、直角プリズム側から除くと良く分かります。

戻しバネを外します。
押さえネジを外しますが、強いコイルバネを押さえていますから、打ち上げ花火にしないよう気を付けます。
ネジを外しましたら水平に持ち上げ、測距プリズム組み品を外します。

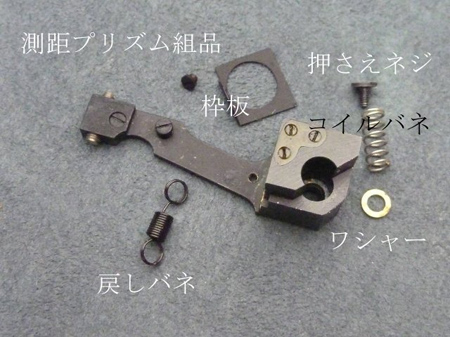

測距プリズム組み品の部品達。

個体によりましては、金具と直角プリズム斜辺との隙間が厳しいのがあります。

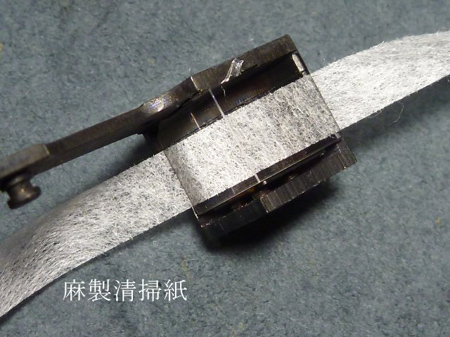

其処で麻製清掃紙（０．２ｍｍ厚）を使用します。

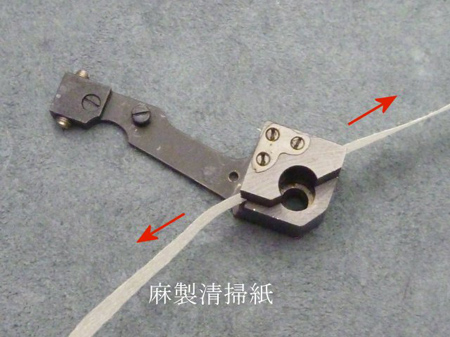

麻製清掃紙に洗剤を垂らし、左右にゴシゴシ。次に溶剤を垂らしてゴシゴシ。

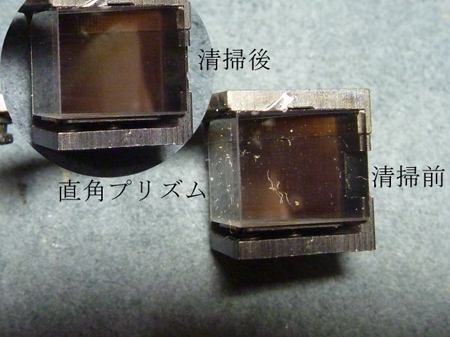

直角プリズムの清掃前・後の比較です。
本来ならば、金具から直角プリズムを外して掃除するのが宜しいのですが、取り付け角度出しが非常に面倒になります。
簡易法であっても斜辺の清掃が出来れば光の反射率も上がり、汚れが見える事も無くなります。

２本のネジを外せば接眼枠が分離されます。レンズの裏側を清掃しておきます。

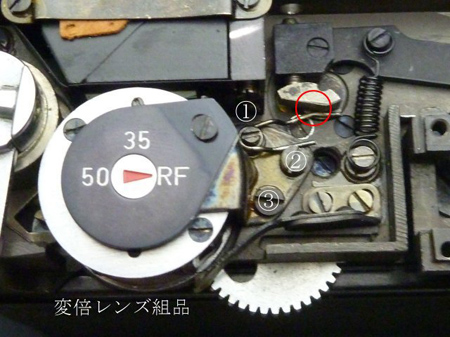

(1)のネジには強いバネが距離計連動カムに掛けてあります（赤○部）。
バネのもう一端は、長めの(2)のネジに掛かっています。しかるに打ち上げ花火にしないようどちらか一端を逃がします。
(1)～(3)のネジを外しますと、変倍レンズ組品を分離出来ます。

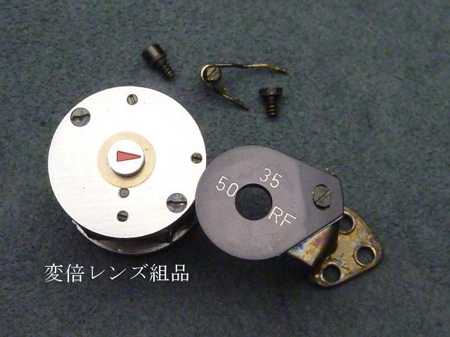

分離した変倍レンズ組品。

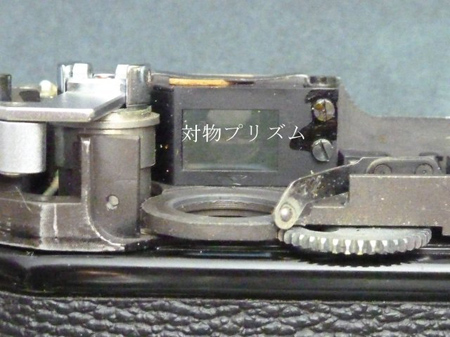

対物プリズムの面も清掃しておきます。

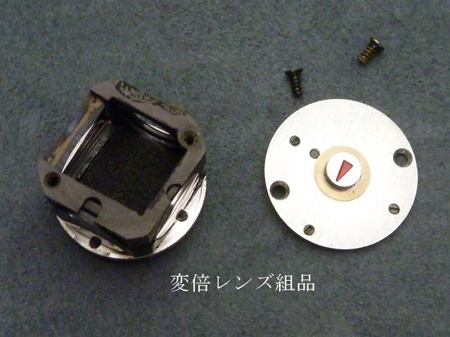

変倍レンズ組品の蓋を外して、４面のレンズを清掃します。

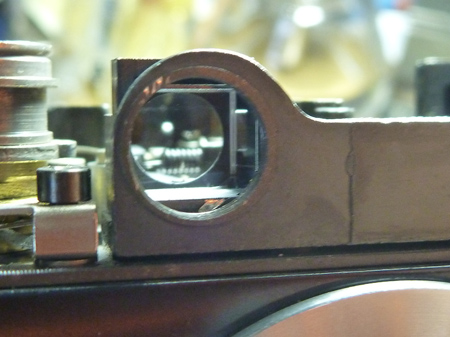

清掃前と比べると透明感が違うのが分かります。
是で二重像合致も合わせやすくなりました。
ライカの場合は、反射率を上げるのに直角プリズム斜辺部に蒸着がされていますが、腐食が起き、かえって仇となっています。その点、民具は蒸着されていませんから清掃すれば反射率が上がります。
