親切な設計（ミノルタレポ編　其の一）

隣の駅、JRの十字クロス線のお店より店間依頼されてきました。
其の昔、良く直しました機種です。時代ガ変わりまして若い女性に新鮮に映るようでアクセサリーとして人気があるようです。オジサンたちは見向きもしませんがね！
忘れ去られた民具を見出すのは視点回路の違いでしょうか？

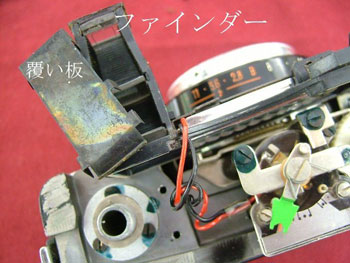

上カバーを外します。ファインダーとセレン受光素子が一体になりましたモールドがあります。３本のネジを外し、裏側にあります覆い板をを剥がしますと清掃が出来ます。

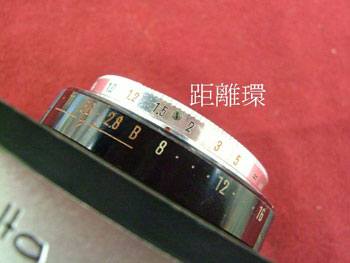

３本のセットネジを緩め、距離環を外します。

前玉・中玉と外していきます。

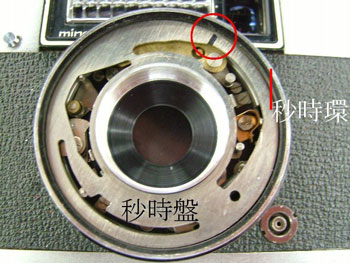

秒時盤を止めている押さえ盤とCリングを外します。押さえ盤にはシチズンと企業名が刻印されています。
秒時盤にある突起は秒時環の切り欠けに入ります。

赤丸部の切り欠けに秒時盤の突起が入ります。上の画像より顕著に分かります。
スローガバナを外します。

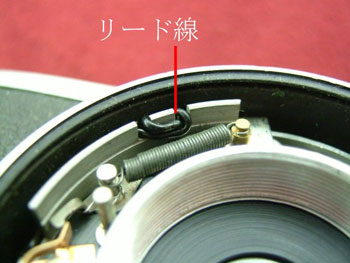

シンクロリード線の捌きを解しておきます。

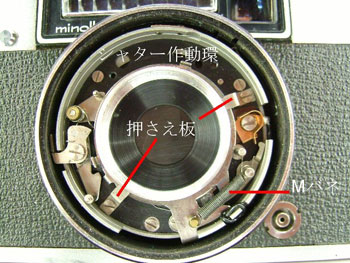

Mバネを傷めないよう掛を外します。
シャッター作動環を押さえている二か所の押さえ板をはずしますと分離できます。
シャッター作動環を組み込む時は、巻き上げ側との咬合を忘れないようにします。

To be continue

日本橋店中古売場　田口由明
