初めてのお使いTENAX の招き猫シャッター（Vol.2）

※この記事は、「初めてのお使いTENAX の招き猫シャッター（Vol.1）」からの続きです。

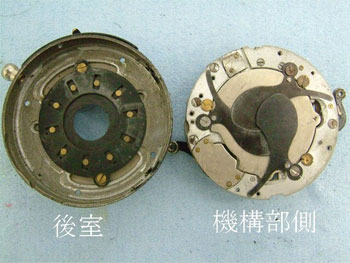

後室と機構部側とに分かれました。

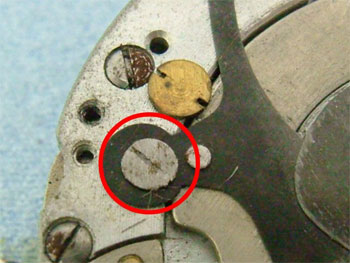

シャッター羽根はネジ止めになっているが、取り付け後ネジ頭を削り落としてあり外すことが出来ない。

先に外したモードダイアルはモード板を動かす。
T&Bと秒時モードは独立しており、操作を間違わないようにしたい。

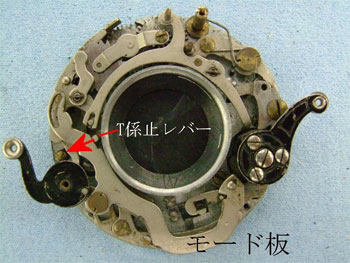

レリーズレバーを動かすとT&Bモードになるが、両モードはT係止レバーが働くか働かないかでT&Bに分かれる。
T&Bモード時は、シャッターセットが出来ない。

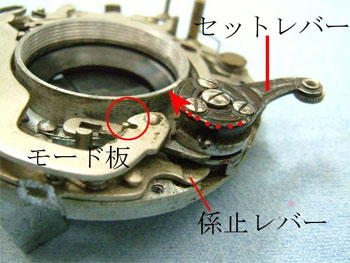

モード板が秒時モード（赤丸部）の時は、セットレバーが赤点線方向に動かすことでメインスプリングが巻ける。

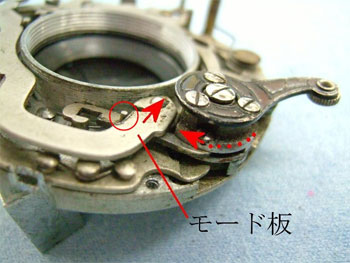

T&Bモードにするとモード板は赤矢印方向に動き、セットレバーの動きを邪魔しますのでセットすることが出来ない。

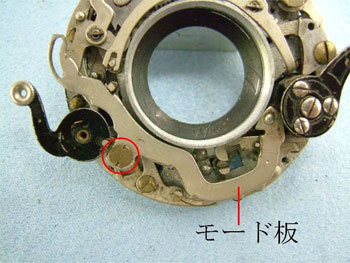

赤丸部のネジを外し、モード板を外す。

モード板を外すとT&Bの働きが良く理解できる。
係止板はメインスプリングを巻き上げた場合に係止する役目と、T&Bモードを作り出す。

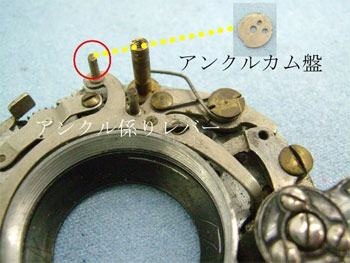

アンクル係りレバーのピン（赤丸部）は、アンクルカム盤の形状からアンクルの掛かり量を制御する。

初めてのお使いTENAX の招き猫シャッター（Vol.3）に続く

日本橋店中古売場　田口由明
