修理人たぐちの徒然日記コラム・ギャラリー

2008.03.12

いけませんね!

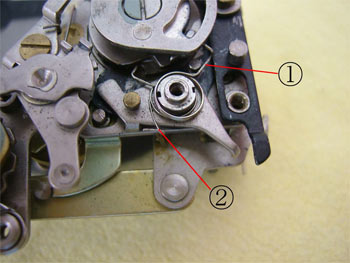

巻き上げ出来ずのオリンパス ペンFTを分解しましたら、紛失したのか?飛ばして仕舞い見つけられなかったのか?違う2のバネで代用してあった。中島誠之助氏に怒られる。

苦心をしたのであろうが、本来の作用を満たすには、バネ力量が足らない。難しいものである。1のバネは正規のバネが取り付けてあった。

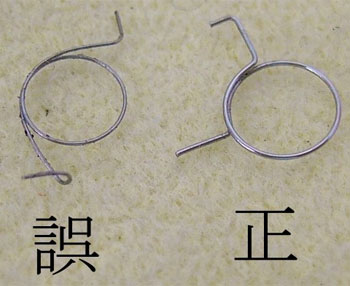

代用バネと正規のバネの比較。鋼線の太さが違うし、バネ力量も違う。

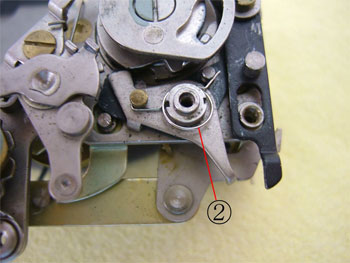

正規のバネ掛け位置。

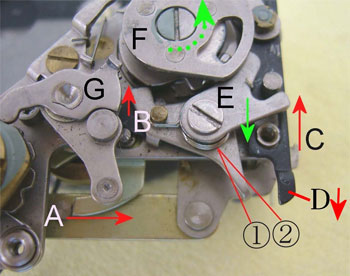

レリーズするとA・B・Cが押される。
Cは、連絡板でミラー駆動部の係止をはずす役目をしている。ミラー駆動部が作動し、シャッターミラーが上がりきるとDのレバーが矢印方向に押される。

Dレバーの突起がEの係止を外すとFが回転し、Gレバーを蹴飛ばす。
Gレバーは、ガバナに連結している。(この画像では、ガバナが外してある)

レリーズ釦を離すとA・B・Cが戻る。そして、に回転を与えるコイルバネが捲かれる。

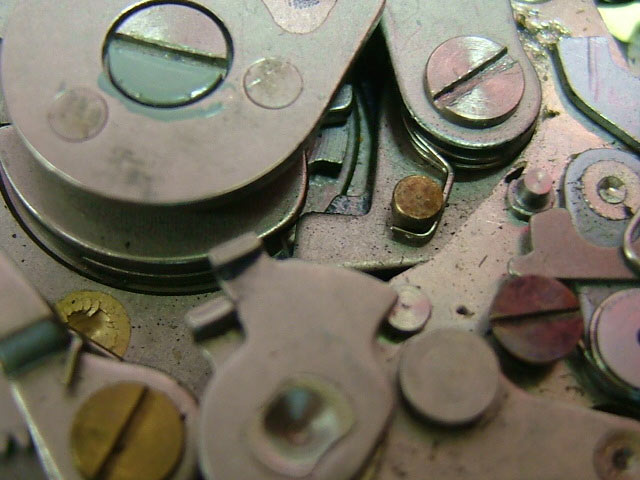

(正規のレリーズ状態)

(正規のレリーズoff状態)

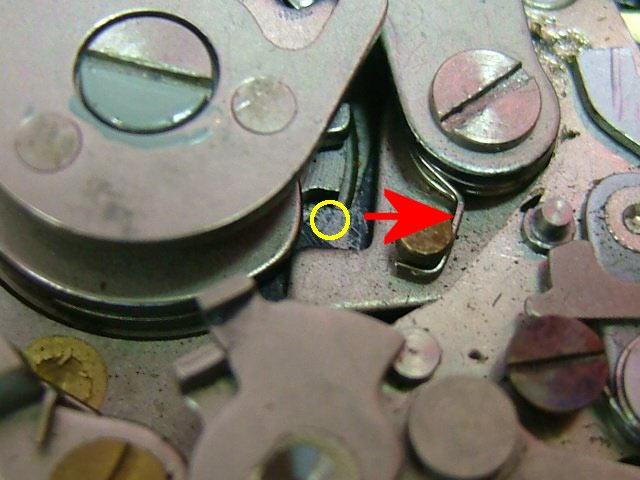

しかし、不適切なバネに替えた為、黄色○のレバーが赤矢印方向に戻りきれず、巻き上げ出来ずの現象となる。又、新たな不具合現象に遭遇してしまった。長生きするものである。

米谷氏のペンFT回転シャッターよ、之からも回り続けて欲しいと願う。

日本橋店中古売場 田口由明
