設計値を間違えました（ローヤル３５Ｐ編）

ブログ記事「修理が出来ますか？と外部生（ZEISS Nettar 515 編）」の方が、修理が出来たことに感激して、この子達も直して下さいと来店です。

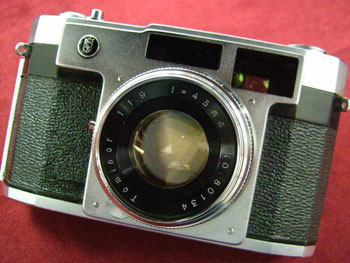

初めての対面で、ローヤルカメラ株式会社（東京都練馬区）製と判明しました。
如何なります事やら。。。

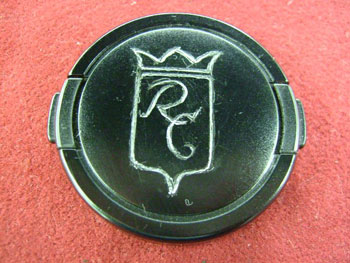

レンズキャップに商標であろうか？ロゴであろうか？が刻印されている。

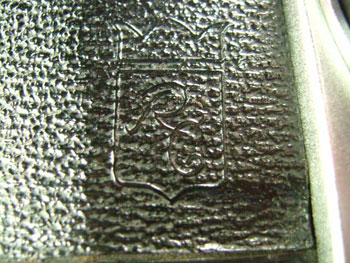

擬皮にも刻印があります。

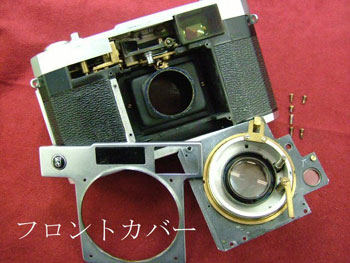

何とかなるだろ～と、フロントカバーを外せば６本のネジで固定された前板部が見える。
ネジを外せば、シャッターごと分離できた。

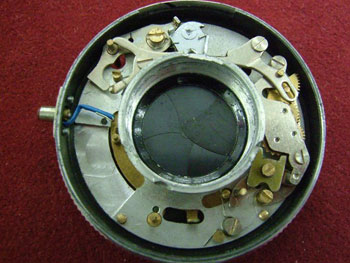

シャッターに製造元の銘がない。自社製作か買い入れたのかも分からない。
ないないづくしのプロンター系亜種シャッターである。

シャッターを前後に分離する際に一部の羽根がバラけてしまいました。
おや～、羽根の形状が可笑しいのです。故意に加工したのか？其れにしては加工面が雑です。
この、摩訶不思議な形状は何を意味するかが、組み込みの際明らかになったのです。
今までの経験では、羽根は同じ形状であり、一卵性五つ子とばかり思っていました。

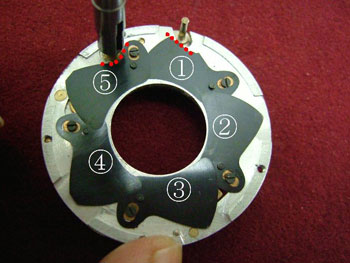

辛うじてバラけずにいた１番羽根を起点に５枚の羽根を並べましたが、完全に開放せず止まってしまいました。
そして１番羽根の怪しげな加工の意味が判明したのです。１番羽根が開放方向に動いた時、完全形状ならレリーズレバーに激突してしまうので、羽根の一部を切り取ったのです（赤点線部）。他の羽根は問題ないのか？ですが、ありました。
５番の羽根が同じようにセット軸に激突します。
残り４枚の羽根の形状を見比べますと、５番の羽根（赤点線部）に曲線の深いのが見つかりました。真相は、今となっては検証できません。
世の中には、定石で解決できない場合がある事を知りました。

さてと、組み立てれば終わりと思いきや、作動音が可笑しいのです。

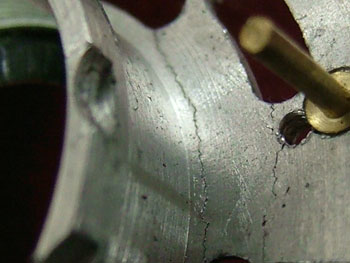

組み立て方を間違えたかと思いました。拡大しますと多数の亀裂が走っています。
omgです。

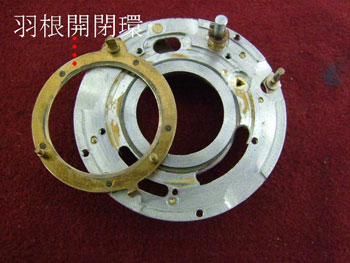

その為に羽根開閉環の動きに障害が出ていたのです。羽根開閉環と溝部に粘性研磨剤を塗布し、僅かに変形しました溝部を研磨します。黄土色に見えるのが研磨材で、研磨されて黒く見えるのが、変形した部位です。
どれ程、研磨したでしょうか？洗浄して、確認をして、又研磨です。
やっと、滑らかになりました。
大変な民具の修理でした。後一台リコーデラックスが待ってます。

日本橋店中古売場　田口由明
